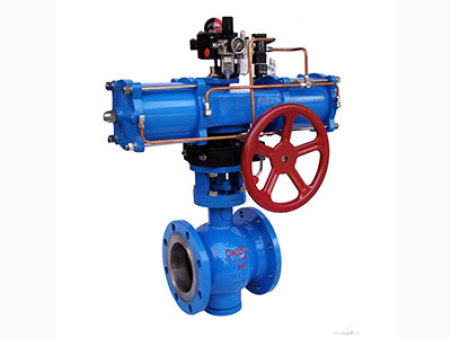

PSRBQ640H气动半球球阀

电话: 021-67360553 / 67360550
传真: 021-67360550
手机: 18201875733
地址: 上海市金山区枫泾镇建贡路11号
留言咨询 更多信息
分享:
关键词: PSRBQ640H气动半球球阀

产品介绍

气动偏心半球球阀是靠旋转阀链来使阀门畅通或闭塞。密封可靠,体积小,开关轻便,结构简单,维修方便,利用偏心阀体,偏心球体和阀座,密封面与球面常在闭合状态,阀杆作旋转运动时在共同轨迹自动定心。不易被介质冲蚀,在钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等各行业得到广泛的应用。


气动偏心半球球阀特点:

是靠旋转阀链来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

1.其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。

2.阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨等各种类型,满足不同场合需求。

3.密封严密、输送有害气体可达零泄露。

4.密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。


型号:软密封型[Q640F]、硬密封型 [Q640H/Y]


气动偏心半球球阀【阀门阀体主要使用参数】:

①.使用主要功能:管道流体自动化控制专用球阀

②.气动执行器主要功能:开关、调节

③.气动执行器主要作用:双作用(开关型)、单作(常开或常闭)

④.气源接口螺纹口径:G1/8 G1/4

⑤.工作气源压力:(2-8bar)

⑥.球阀连接分类编号: 4.法兰

⑦.球阀流道结构分类编号:1.直通式

⑧.密封材质标准:PTFE软密封型、硬密封型(304材质、硬质合金)等。

⑨.球阀工作使用压力标准:1.6~6.4(MPa)。

⑩.球阀标准制造口径:DN15至DN800

?.球阀使用温度标准:0℃至550℃。

?.球阀主体材质标准:铸钢、不锈钢等。

?.适用介质:水、蒸汽、油品、尿素等多种介质。

?.适用工况:石油、化工、水处理等


气动偏心半球球阀【材质选用】:

一、0℃至80℃常温介质:清水、油、燃气、污水、空气等。选用材质(黄铜,塑料RRP/PVC,铸铁HT200/QT450,不锈钢304/304L/316/3016L,碳钢WCB、A105,铝合金)

二、220℃至550℃高温介质:热油、焦炉气、锅炉水、蒸馏水、蒸汽等。选用材质(碳素钢WCB/A105,不锈钢304/304L/316/3016L,铬钼钢)

三、-30℃至-198℃低温介质:液氮、液氧、液氩、液体二氧化碳等。选用材质(不锈钢304)
